ATA10000T三相可编程变频电源
Model : ATA10000T
ATA10000T三相可编程变频电源
- Features
- Specification
- Download
- Online
★采用先进的直接数字频率合成(DDS)波形产生技术，频率稳定度高，连续性好，测量更准确；
★快捷键自由组合：110V、220V、50Hz、60Hz快捷组合功能；
★面板存储功能：M1、M2、M3三组存储常用电压、频率，方便一键调取使用；
★无极飞梭旋钮，代替传统旋钮式电源，可进行电压、频率调节，根据旋转速度可改变步距，最小步距0.001
★五位显示窗口，电压、频率、电流、功率/功率因素显示更精确；
★测量功能：电压、电流、频率、有功功率；
★超载能力强，短时间可承受200%超载2S；
★智能分析功能：报警时自动判断故障原因，并显示代码等；
★具有100%加载卸载，稳压反应时间20ms以内；
★输出电压0-150V,0-300V,(0-600V选购)，输出频率45-200Hz(40-500Hz或特殊频率选购)；
★（RS485、RS232、Ethernet通讯接口或模拟控制方式选购）；
★输入、输出采用隔离方式制作；
★面板具有按键锁功能；
★具有软启动功能，可设定电压上升时间；
型号 Model 10003T 10006T 10009T 10012T 10015T 10030T 10045T 10060T 功率 Wattage 3KVA 6KVA 9KVA 12KVA 15KVA 30KVA 45KVA 60KVA 制作方式 Working SPWM 输入 Input 相数 Phase 3φ4W 电压 Voltage 380V±10% 频率 Frequency 47Hz - 63Hz 输出 Output 相数 Phase 3φ4W 电压 Voltage 0-300V(0-1000V选配) 频率 Frequency 45-200Hz(40-1200Hz需订制)，0.01Step 最大电流 低档 8.4A 16.8A 25A 34A 42A 84A 126A 168A Max Current 高档 4.2A 8.4A 12.5A 17A 21A 42A 63A 84A 显示 LED Display 五位显示：电压Vrms、电流Arms、频率Fre、功率Wattage、功率因数PF 波形失真 T.H.D 2%(纯阻性负载) 电源稳压率 Line Regulation 0.10% 负载稳压率 Load Regulation 1% 设定值Set value 电压 Voltage 范围 Range 0-300V(0-1000V选配) 解析度 Resolution 0.01V 精准度 Accuracy 1%FS 频率 Frequency 范围 Range 45-200Hz(40-1200Hz选配) 解析度 Resolution 0.01Hz 精准度 Accuracy 0.01% 测量值 measured value 电压 Voltage 0.5%FS+5dgt 电流 Current 0.5%FS+5dgt 功率 Wattage 0.5%FS+5dgt 频率 Frequency 0.01%FS+5dgt 存储组数 Memory M1、M2、M3 通讯接口 Interface RS232\RS485(选配) 按键锁Key lock LOCK 快捷键 Shortcut keys 110V 220V 50Hz 60Hz 飞梭旋钮 Knob 0-360度旋转 电压、频率调节 最小步距0.01 限流设定 I-LIM- Set 0-Max Current 保护 Protection 过流Over Current 过温 Over Temp 过载 Over Load 短路 Short Circuit 重量 (Kg) 40 75 90 120 150 200 250 500 体积 W×H×D(mm) 430*430*550 430*810*700 550*1220*860 700*1360*1450 运行环境 Environment 0-40℃ 20-80%RH 备注 Remarks 以上型号为我司常规型号，其余电压电流等级可参考用户实际使用需求来定
http://www.ybewyfi.cn/acpzs.asp?dlb_id=16型号Model 100075T 10090T 10120T 10150T 10200T 10250T 10300T 10400T 功率Wattage 75KVA 90KVA 120KVA 150KVA 200KVA 250KVA 300KVA 400KVA 制作方式Working SPWM 输入Input 相数Phase 3φ4W 电压Voltage 380V±10% 频率Frequency 47Hz - 63Hz 输出Output 相数Phase 3φ4W 电压Voltage 0-300V(0-1000V选配) 频率Frequency 45-200Hz(40-1200Hz需订制)，0.01Step 最大电流 低档 210A 250A 334A 420A 560A 700A 840A 1250A Max Current 高档 105A 125A 167A 210A 280A 350A 420A 625A 显示LED Display 五位显示：电压Vrms、电流Arms、频率Fre、功率Wattage、功率因数PF 波形失真T.H.D 2%(纯阻性负载) 电源稳压率Line Regulation 0.10% 负载稳压率Load Regulation 1% 设定值Set value 电压Voltage 范围Range 0-300V(0-1000V选配) 解析度Resolution 0.01V 精准度Accuracy 1%FS 频率Frequency 范围Range 45-200Hz(40-1200Hz选配) 解析度Resolution 0.01Hz 精准度Accuracy 0.01% 测量值 measured value 电压Voltage 0.5%FS+5dgt 电流Current 0.5%FS+5dgt 功率Wattage 0.5%FS+5dgt 频率Frequency 0.01%FS+5dgt 存储组数Memory M1、M2、M3 通讯接口 Interface RS232\RS485(选配) 按键锁Key lock LOCK 快捷键Shortcut keys 110V 220V 50Hz 60Hz 飞梭旋钮Knob 0-360度旋转 电压、频率调节 最小步距0.01 限流设定I-LIM- Set 0-Max Current 保护Protection 过流Over Current 过温 Over Temp 过载 Over Load 短路 Short Circuit 重量(Kg) 700 840 950 1060 1200 1350 1500 1800 体积W×H×D(mm) 700*1360*1450 900*1730*1610 900*1730*1610 ×2 运行环境Environment 0-40℃ 20-80%RH 备注Remarks 以上型号为我司常规型号，其余电压电流等级可参考用户实际使用需求来定

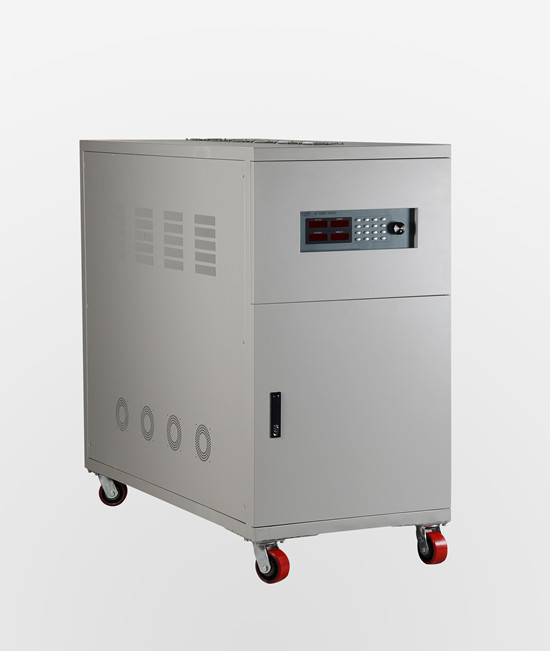

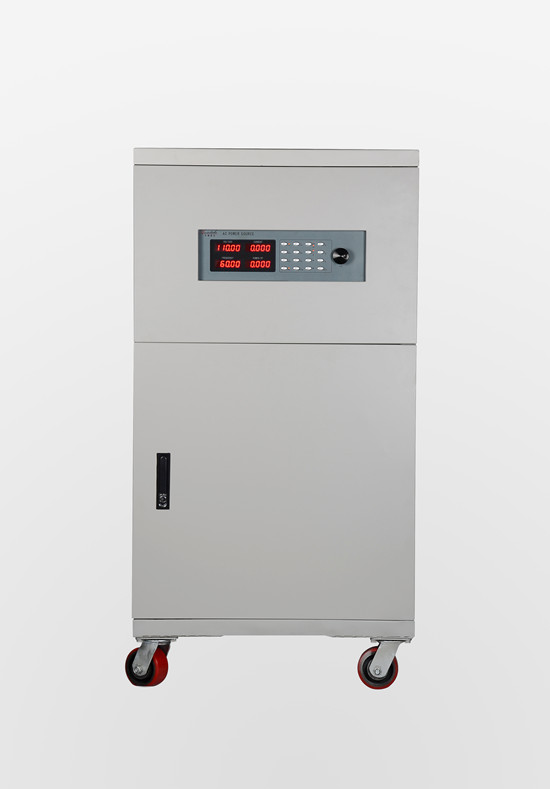

- Product picturesDownload
