ATA20120T(120KVA)
Model : ATA20120T(120KVA)
- Features
- Specification
- Download
- Online
★采用先进的直接数字频率合成(DDS)波形产生技术，频率稳定度高，连续性好，测量更准确；
★数字虚似键盘输入；
★编程组数功能：36组存储常用电压、频率，运行时间等；
★微调功能：电压、频率、电流带微调功能，最小0.01起调，最大10起调；
★显示窗口，电压、频率、电流、功率/功率因素、运行时间、限时设定；
★测量功能：电压、电流、频率、有功功率、运行时间、限时设定；
★超载能力强，短时间可承受200%超载2S；
★智能分析功能：报警时自动判断故障原因，并记录故障原因；
★具有100%加载卸载，稳压反应时间20ms以内；
★输出电压0-150V,0-300V,(0-600V选购)，输出频率45-200Hz(40-500Hz或特殊频率选购)；
★（RS485、RS232、GPIB、Ethernet通讯接口或模拟控制方式选购）；
★输入、输出采用隔离方式制作；
★面板具有屏保功能；
★具有软启动功能，可设定电压上升时间；
型号Model
20120T
功率Wattage
120KVA
制作方式Working
SPWM
输入Input
相数Phase
3φ4W
电压Voltage
380V±10%
380V±10%
频率Frequency
47Hz - 63Hz
输出Output
相数Phase
3φ4W
电压Voltage
0-300V(0-1000V选配)
频率Frequency
45-200Hz(40-1200Hz需订制)，0.01Step
最大电流
0-150V
334A
Max Current
151-300V
167A
显示LED Display
电压Vrms、电流Arms、频率Fre、功率Wattage、功率因数PF、运行时间T
波形失真T.H.D
2%(纯阻性负载)
电源稳压率Line Regulation
0.10%
负载稳压率Load Regulation
1%
设定值Set value
电压Voltage
范围Range
0-300V(0-1000V选配)
解析度Resolution
0.01V
精准度Accuracy
1%FS
频率Frequency
范围Range
45-200Hz(40-1200Hz选配)
解析度Resolution
0.01Hz
精准度Accuracy
0.01%
测量值 measured value
电压Voltage
0.5%FS+5dgt
电流Current
0.5%FS+5dgt
功率Wattage
0.5%FS+5dgt
频率Frequency
0.01%FS+5dgt
存储组数Memory
36组
通讯接口 Interface
RS485 RS232 GPIB（选配）
标准模式Standard
电压、电流、频率、功率、功率因数、限时设定
可编程模式Program
电压、电流、频率、运行时间、循环次数
限流设定I-LIM- Set
0-Max Current
保护Protection
过流Over Current 过温 Over Temp 过载 Over Load 短路 Short Circuit
重量(Kg)
950
体积W×H×D(mm)
900*1730*1610
运行环境Environment
0-40℃ 20-80%RH
备注Remarks
以上型号为我司常规型号，其余电压电流等级可参考用户实际使用需求来定

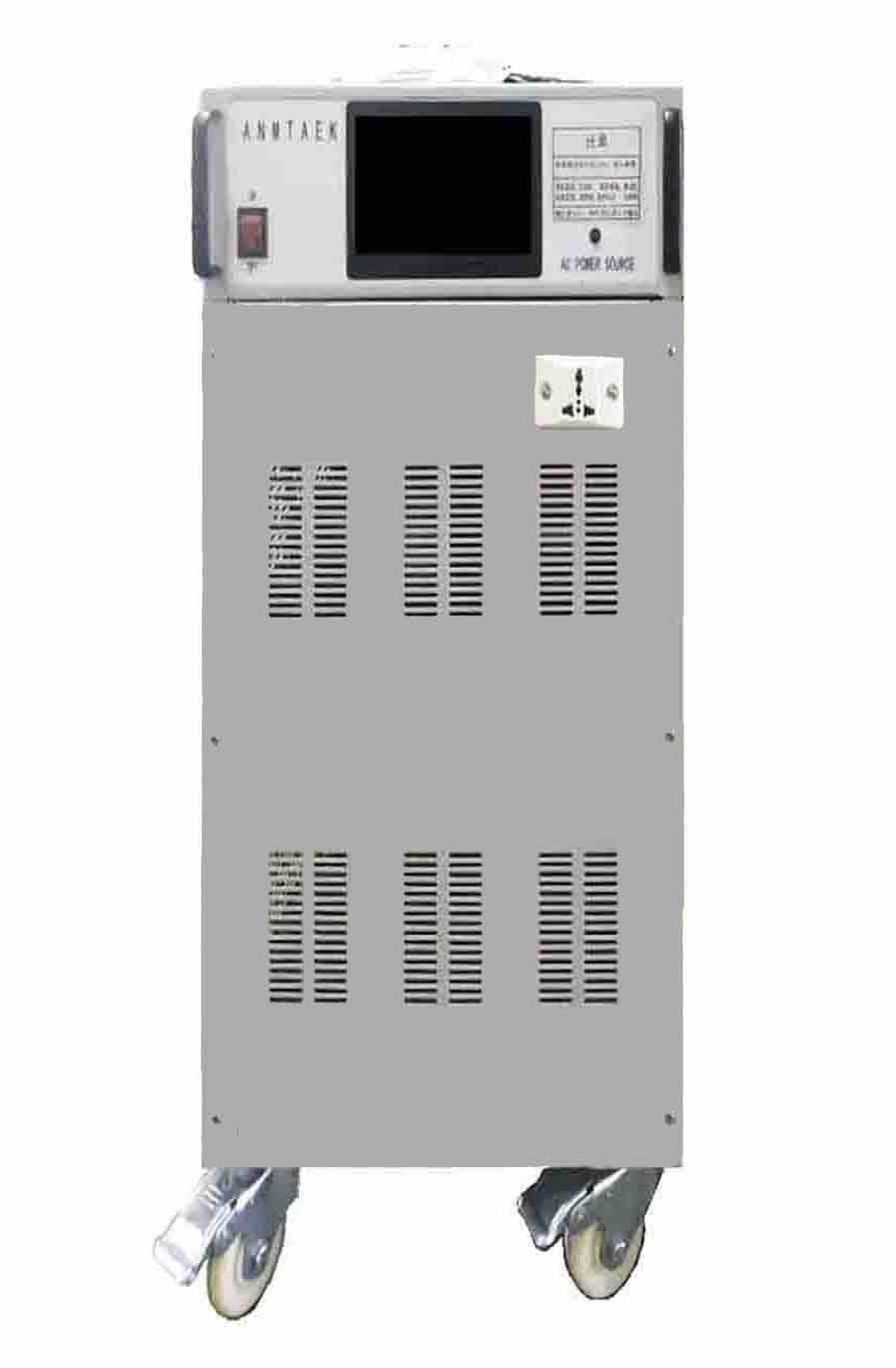

- Product picturesDownload
